: 全自动上料、下料自动化切割机SDY-QF-V

设备不但具备自动送料下料切割功能，还配备了自动上料系统，更大化节省人工成本；

全国服务热线：181-1267-8018

一、设备配置参数

序号	项目	规格型号	品牌
1	设备型号	SY-QF550-L	双德誉自主研发制造
2	锯片直径	550mm	国产合金锯片
3	PLC	XD5-48RT-E	信捷
4	人机触控界面	10寸	台湾威伦
5	24V控制电源	LRS-150-24V	台湾明伟
6	低压控制电器		法国施耐德/正泰
7	锯切主轴一体电机	5.5KW2850Pr/min	国产
8	变频器	5.5KW	国产/台达
9	送料滚珠丝杆	2510	台湾TBI
10	送料方形导轨	25-C01	台湾鼎翰
11	锯切滚珠丝杆	2510	台湾TBI
12	锯切方形导轨	25-C01	台湾鼎翰
13	浮动气缸		台湾亚德客
14	送料伺服系统	1.0KW	WSK/信捷/台达
15	锯切伺服系统	1.0KW	WSK/信捷/台达
16	刀具微量润滑系统	0.03ml/次	SDYCUTTER
17	尾料滚珠丝杆	2510	台湾TBI
18	尾料方形导轨	25-C01	台湾鼎翰
19	尾料伺服系统	0.75KW	WSK/信捷/台达
20	安全联锁系统		双德誉自主研发
21	对刀功能系统		双德誉自主研发
22	自动上料机构及系统		双德誉自主研发

二、设备基本参数

序号	名称	说明	名称	说明
1	输入电源	380V/50Hz	设备型号	SDY-QF550-L
2	电机转速	2850Pr/min可变频调速	送料精度	±0.1mm
3	电机功率	5.5KW	切割平面度	±0.05mm
4	工作气压	0.6-0.8MPa	切割垂直度	±0.05mm
5	主轴轴径	30mm	锯片直径	550mm
6	冷却装置	微量润滑	进刀方式	横向进刀
7	进给动力	伺服系统	自动送料长度	10-850mm
8	主轴精度	0.005mm	循环模式	自动往复循环
9	进给速度	0-6m/min	切割宽度	400mm
10	送料有效单次行程	850mm	切割高度	170mm以内
11	尾料剩余长度	理论30mm	重量	约1100KG
12	分离退刀功能	具备	外形尺寸	约*620016501850mm*

三、设备特点及优势

1、特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构，工作台面无需加装任何防刮伤材料（如电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；

    2、剩余尾料短：自主研发普通机型尾料可短至100mm，比同行业标准机型尾料缩短2倍以上，无尾料机型尾料可短至30mm，为广大用户大大节约材料成本;

     3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；

     4 、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料时间，伺服系统送料，送料精度稳定，效率更高；

     5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；

    6、专利升降式送料机构：设备具有自动升降功能，减小阻力，确保二次送料或送料机构回退时不带料

     7、设备整机接地，可有效避免漏电造成触电的安全隐患；

     8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。

     9、具备自动上料系统，实现无人化锯切操作。

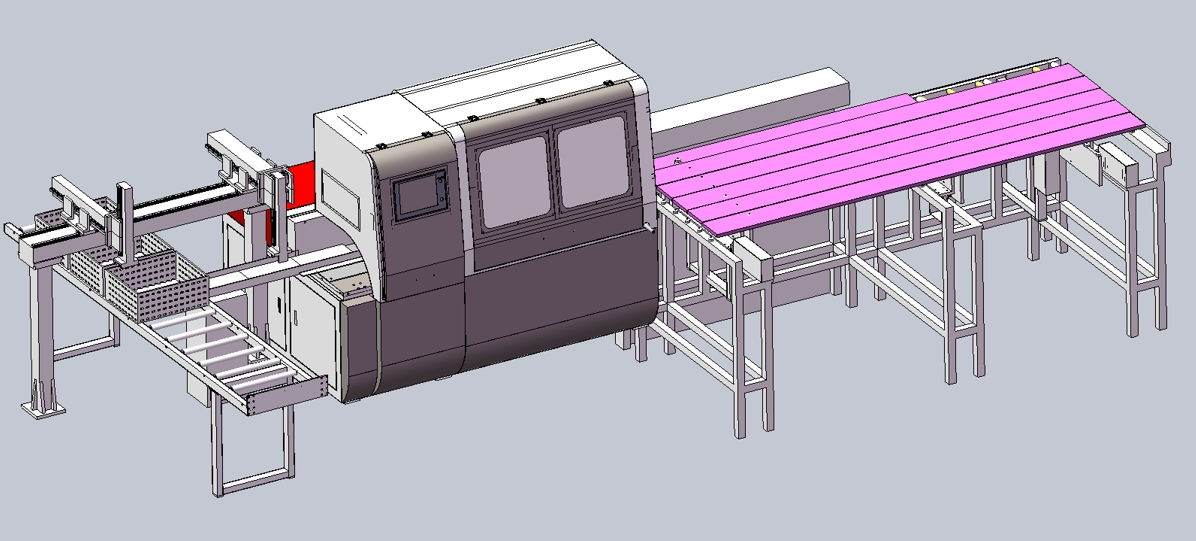

四、设备设计图
