全自动光伏角码锯SDY-QFW450
全自动光伏角码锯SDY-QFB450设备主要用于太阳能光伏角码切割；整机外观采用全封闭式设计，安全防护罩一体式设计，可有效降低噪音，安全性高，前后均为可掀开式，方便更换物料，设备维护等。安全门材用进口光电感应器，感应器灵敏度高，安全可靠
全国服务热线：181-1267-8018
一、设备配置
二、设备基本参数
|
电源 |
380V/50Hz |
机器型号 |
SDY-QFW450 |
|
电机转速 |
2850Pr/min-5000Pr/min |
送料精度 |
±0.1mm |
|
电机功率 |
5.5KW |
切割平面度 |
0.05mm |
|
工作气压 |
0.6-0.8MPa |
切割垂直度 |
0.05mm |
|
主轴轴径 |
30mm |
锯片直径 |
450mm |
|
冷却装置 |
微量润滑 |
进刀方式 |
横向进刀 |
|
进给动力 |
伺服驱动 |
自动送料长度 |
10-1200mm |
|
主轴精度 |
0.005mm |
外形尺寸 |
2000*1600*1800 |
|
进给速度 |
0-6m/min |
切割宽度 |
330mm |
|
送料有效单次行程 |
1200mm |
切割高度 |
150mm |
|
尾料剩余长度 |
理论30mm |
重量 |
约2100KG |
三、设备保修清单
|
名称 |
品牌 |
用途 |
数量 |
|
主轴电机 |
意大利电机 |
锯片运行 |
1 |
|
伺服电机 |
日本三菱 |
送料 |
1 |
|
PLC |
日本三菱 |
控制总成 |
1 |
|
驱动器 |
日本三菱 |
马达运行 |
1 |
|
送料丝杆 |
台湾TBI |
送料部件 |
1 |
|
送料导轨 |
台湾上银 |
设备运行部件 |
2 |
|
锯切推进丝杆 |
台湾上银 |
锯切推进部件 |
1 |
|
锯切推进导轨 |
台湾鼎翰 |
锯切推进部件 |
2 |
|
尾料推进丝杆 |
台湾TBI |
锯切推进部件 |
1 |
|
尾料推进导轨 |
台湾上银 |
锯切推进部件 |
2 |
四、设备特点及优势
1、特殊工艺不伤材料：设备拥有自主发明刮伤专利结构，工作台面无需加装任何刮伤材料(如电木板，橡胶板等)任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面：
2、剩余尾料短：自主研发普通机型尾料可短至100m,比同行业标准机型尾料缩短3倍以上，无尾料科机型尾料可短至30mm,为广大用户大大节约材料成本;
3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性;
4、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料科时间，伺服系统送料，送料精度稳定，效率更高
5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞;
6、 专利升降式送料机构：设备具有自动升降功能，减小阻力，确保二次送料或送料机构回退时不带料
7、设备整机接地，可有效避免漏电造成触电的安全隐患;
8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。

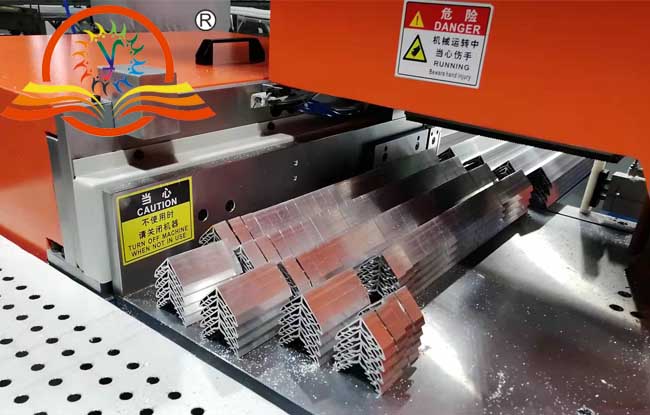

五、设备展示
六、设备在客户车间切割视频
-
-
