    铝圆棒自动上料锯SDY-QFW355-SL

    新一代圆棒自动上料无尾料锯切CNC,实现无人化自动锯切,智能化的操作系统,材料自动识别,自动上料,可自动去除第一刀平头锯切,和收集最后一刀的约20mm的料头,最大程度提高生产效率,减少浪费,可连续不间断工作,为企业节约人工,降低生产成本!

    全国服务热线:181-1267-8018
    在线咨询

    一、设备配置参数

    序号

    项目

    规格型号

    品牌

    1

    设备型号

    SY-QFW355-SL

    双德誉自主研发制造

    2

    配机锯片

    355*25.4*2.3*80T

    日本兼房合金锯片

    3

    PLC

    3GA60MT

    三菱

    4

    人机触控界面

    10

    威伦

    5

    24V控制电源

    LRS-150-24V

    台湾伦

    6

    低压控制电器



    法国施耐德/正泰

    7

    锯切主轴一体电机

    7.5KW2850Pr/min

    国产

    8

    变频器

    7.5KW

    国产/台达

    9

    送料滚珠丝杆

    2510

    台湾TBI

    10

    送料方形导轨

    25-C01

    台湾鼎翰

    11

    锯切滚珠丝杆

    2510

    台湾TBI

    12

    锯切方形导轨

    25-C01

    台湾鼎翰

    13

    送料伺服系统

    1.0KW

    台达

    14

    锯切伺服系统

    1.0KW

    台达

    15

    尾料处理伺服

    750W

    台达

    16

    刀具微量润滑系统

    0.03ml/

    SDYCUTTER

    17

    圆棒自动上料机构



    双德誉自主研发制造

    18

    液压站

    1.5KW

    苏州威严

    二、技术参数说明


    1、设备基本参数

    序号

    名称

    说明

    名称

    说明

    1

    输入电源

    380V/50Hz

    设备型号

    SDY-QFW355-SL

    2

    电机转速

    2850Pr/min可变频调速

    送料精度

    ±0.05mm

    3

    电机功率

    7.5KW

    切割平面度

    ±0.05mm

    4

    工作气压

    0.6-0.8MPa

    切割垂直度

    ±0.05mm

    5

    主轴轴径

    25.4mm

    锯片直径

    355mm

    6

    冷却装置

    微量润滑

    进刀方式

    横向进刀

    7

    进给动力

    伺服系统

    主送料长度

    15-500mm

    8

    主送料有效单次行程

    500mm

    辅送料长度

    15-100mm

    9

    辅送料有效行程

    100mm

    自动上料机构

    支持66圆棒单支

    10

    主轴精度

    0.005mm

    循环模式

    自动往复循环

    11

    进给速度

    0-6m/min

    切割宽度

    80mm

    12

    尾料处理功能

    具备

    切割高度

    120 mm以内

    13

    尾料剩余长度

    理论30mm

    重量

    2500KG

    14

    分离退刀功能

    具备

    外形尺寸

    3500*2000*1850

    2、保修件清单

    序号

    名称

    品牌

    用途

    数量

    1

    锯切电机

    西门子

    锯片运行

    1

    2

    伺服电机

    WSK/台达

    送料

    3

    3

    PLC

    三菱

    控制总成

    1

    4

    驱动器

    WSK/台达

    马达运行

    3

    5

    送料丝杆

    台湾TBI

    送料部件

    2

    6

    锯切丝杆

    台湾TBI

    送料部件

    1

    7

    送料导轨

    台湾鼎翰

    设备运行部件

    4

    8

    锯切推进导轨

    台湾鼎翰

    锯切推进部件

    2

    9

    人机触控界面

    威伦

    操作屏幕

    1


    3、易损件清单

    序号

    名称

    品牌

    用途

    1

    切割锯片

    日本兼房

    锯片运行

    2

    切削油

    双德誉

    锯片润滑

    3

    气管接头

    国产

    气路接通

    4

    喷油嘴

    国产

    喷油


    三、设备价格和优势


    1、 特殊工艺不伤材料:设备拥有自主发明防刮伤专利结构,工作台面无需加装任何防刮伤材料(如电木板,橡胶板等)任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面;
    2、  剩余尾料短:自主研发普通机型尾料可短至120mm,比同行业标准机型尾料缩短2倍以上,无尾料机型尾料可短至30mm,为广大用户大大节约材料成本;
    3、 切割稳定精度高:全系列设备采用横向进刀方式,保证其切割稳定性;
    4 、不同长度切割:全自动设备可实现同一根材料多段不同长度的切割,节约人工换料时间,伺服系统送料,送料精度稳定,效率更高;
    5、 环保微量润滑系统:全系设备配备微量冷却润滑系统,可延长锯片使用寿命30%以上,切割材料表面光滑无毛刺,配备专业吸尘装置,让铝屑不在满天飞;
    6、自动上料机构:具备储料15支圆棒,自动输送翻转带自动送料机构,此过程全部设备自动运行。
    7 、设备整机接地,可有效避免漏电造成触电的安全隐患;
    8、设备采用多吸尘口,配备大功率吸尘器,有效提高铝屑回收效率。

    四、设备内部示意图

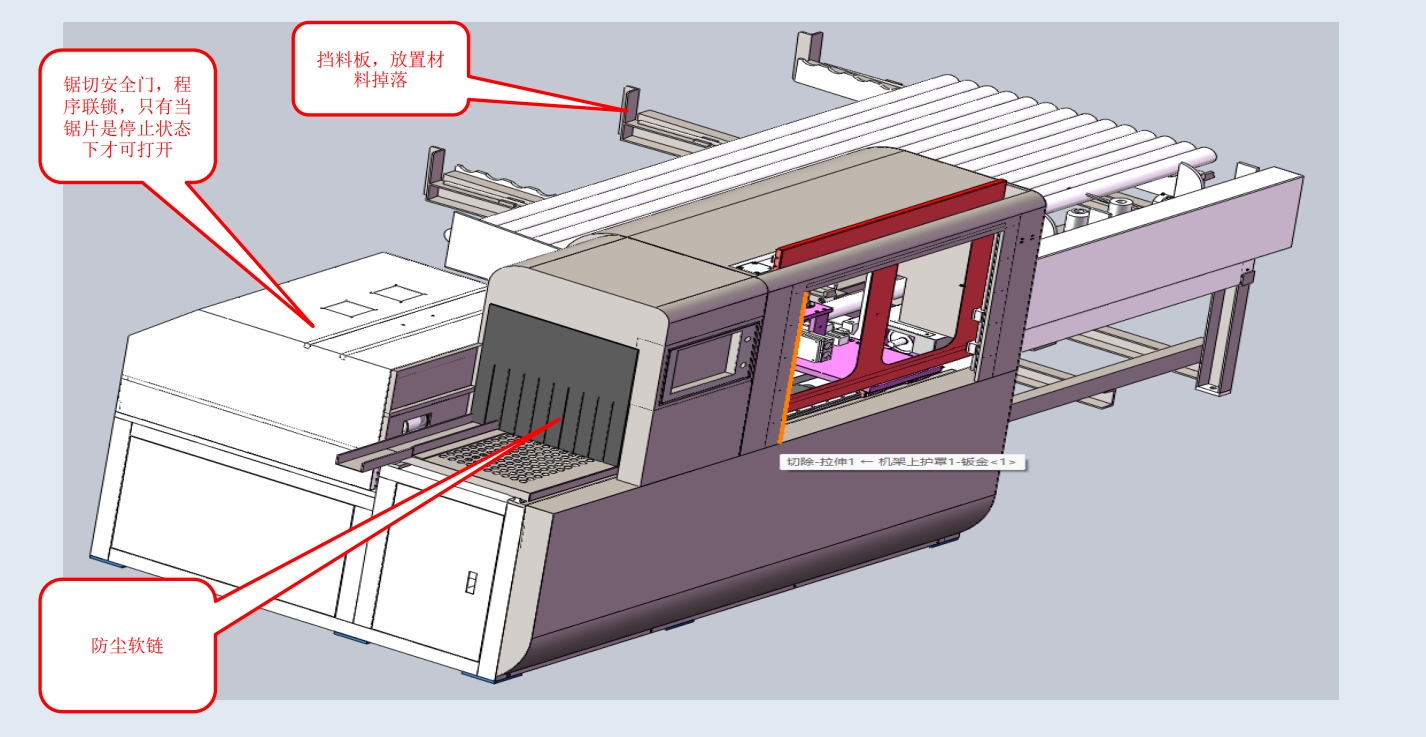

    铝圆棒自动上料锯SDY-QFW355-SL简图

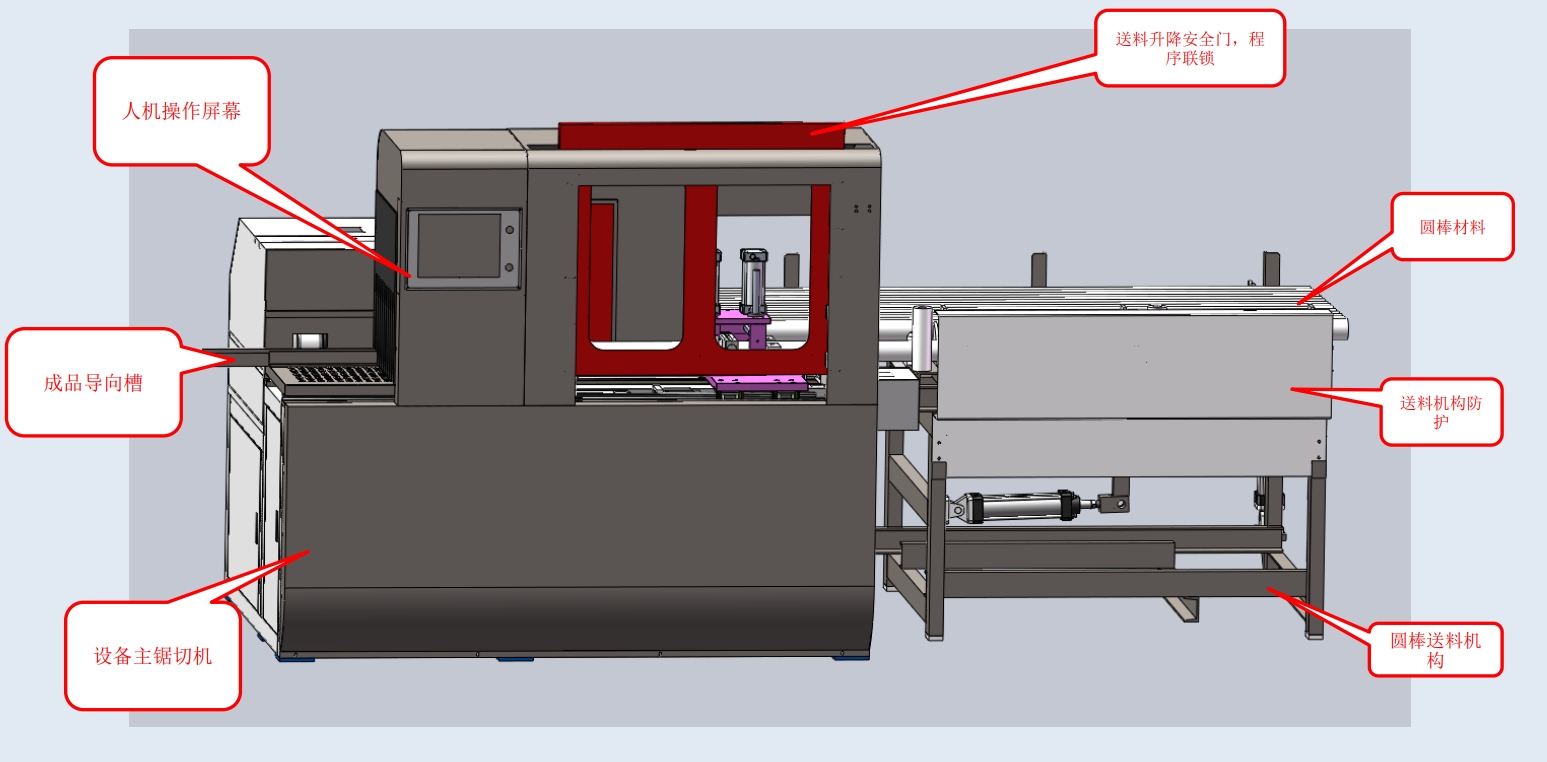

    铝圆棒自动上料锯SDY-QFW355-SL内部示意图
