1.350连轧线切头锯技术要求

 01)切头锯用于连扎线轧机前坯料头部的去除,不含前后物料台架装置。锯体为（铜、铝）金属切割锯，锯 切方向沿轧线垂直方向，在锯后另布置有挡板，挡板将物料截停，锯体配检测元件检测料头，并向主 控PLC发送检测信号，待主控PLC返回切割信号后，锯开始工作，对物料料头进行切割。

02) 物料尺寸：127x42；122x42；102x42；80x42； 03)切除物料材料：铜包铝；

2.技术要求：

01) 结构为机电一体设备，设备自带锯体的控制系统，进锯速度可以调节；

02) 自带润滑系统；

03) 带压料装置，因材料较硬，锯机工作台和压料装置要加强，用液压缸压下，配料头位置检测元件；

04) 具备自动剪切和手动剪切两种模式，锯体控制系统可以接收轧线电控发的剪切信号，收到信号后触发 剪切动作。待剪切完成后向轧线电控发送剪切完毕信号。

05) 带收屑、集屑装置及收集料头功能；

06) 锯体带保护罩；

07) 长度精度：±0.5mm；

08) 锯片尺寸：Ф600mm；锯片厚度：3-5mm, 锯齿处宽度5-6mm（以厂家详细设计为准）

09) 最大切割型材高度：50mm；最大切割型材宽度：130mm；

10）主电机功率：7.5kW（推荐值，厂家可根据实际进行调整）；

11）锯伸缩动力：伺服系统或按厂家设计；

12) 锯用地脚螺栓（或膨胀螺栓）固定在基础上；

3.     设备主要技术参数

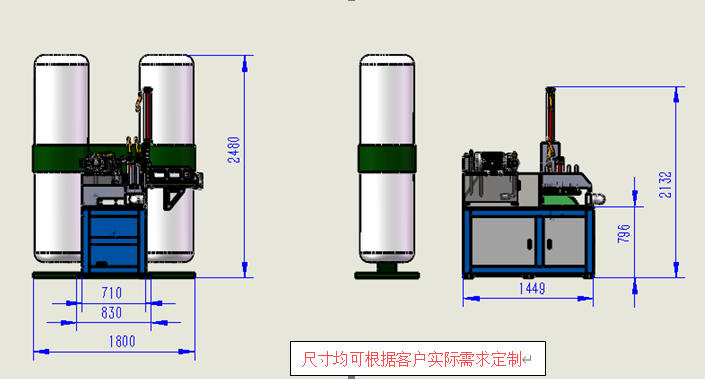

整机设备外观展示

一、  SDY-B500锯切锯机主要结构特性

1、锯切刀具采用整体硬质合金圆锯片，锯片使用寿命长，锯口窄，省材。

2、采用PLC进行自动控制，采用触摸屏进行参数设定，全过程数字化控制。

3、工件锯切精度高，垂直度高达0.2/100mm，一般在6.3-3.2范围内。

4、采用法兰式锯片加紧机构，完全防止了圆锯片的振颤、偏摆，锯切精度高。

5、气动系统元件全部采用知名品牌产品，设备整体性能有可靠保证。

6、高精度的主轴机构，保证圆锯机的锯切精度及圆锯片的使用寿命。

二、  制造、检验标准及主要精度

1、  制造、检验标准

1) 该设备符合JB/T3364.2-3-2011圆锯床《精度》《技术条件》JB/T3866.2-2011《圆锯床主轴端连接尺寸》JBI6454-2011《锯床安全防护技术要求》等国家行业标准。

2)该设备中的所有使用计量单位均符合SI国际标准。

2、 圆锯机主要几何精度标准（单位：mm）

1) 圆锯机主轴锯片法兰部分端向跳动≤0.02

2) 圆锯机主轴锯片法兰部分径向跳动≤0.02

3、 圆锯机工作精度（按标准试件切削）

1) 锯断面与工件轴心线垂直度误差≤0.2/100

2）锯断件端面对其素线的垂直度≤0.2/100

4、 我公司生产的SDY-B500锯切锯机的主要精度均达到和部分超过以上国家标准。

三、    操作培训

1、由供方为需方技术人员、设备维护人员及操作人员进行培训。受培训人员要达到对设备安全操作使用、正确检修、维护和排除故障。

2、技术培训内容：设备总体结构、电控、气动、液压等系统工作原理、操作使用、模具调整、产品调试和维护方法。
