铝棒全自动分离退刀切割机SDY-QF500(非标款)
主要用于145*340mm内的工业铝材锯切,针对铝圆棒自动切割非标设计的一款数控分离式切割机;
全国服务热线:181-1267-8018
一、设备主要特点及优势
1、特殊工艺不伤材料:设备拥有自主发明防刮伤专利结构 ,工作台面无需加装任何防刮伤材料(如 电木板,橡胶板等)任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面;
2、剩余尾料短:自主研发普通机型尾料可短至 120mm,比同行业标准机型尾料缩短 2倍以上,无尾 料机型尾料可短至 30mm,为广大用户大大节约材料成本;
3、切割稳定精度高:全系列设备采用横向进刀方式,保证其切割稳定性;
4 、不同长度切割:全自动设备可实现同一根材料多段不同长度的切割 ,节约人工换料时间,伺服系 统送料,送料精度稳定,效率更高;
5、环保微量润滑系统:全系设备配备微量冷却润滑系统,可延长锯片使用寿命 30%以上,切割材料 表面光滑无毛刺,配备专业吸尘装置,让铝屑不在满天飞;
6、专利升降式送料机构 :设备具有自动升降功能 ,减小阻力,确保二次送料或送料机构回退时不 带料
7、设备整机接地,可有效避免漏电造成触电的安全隐患;
8、设备采用多吸尘口,配备大功率吸尘器,有效提高铝屑回收效率。
二、设备技术参数
序号 |
名称 |
说明 |
名称 |
说明 |
1 |
输入电源 |
380V/50Hz |
设备型号 |
SDY-QF500-B |
2 |
电机转速 |
2850Pr/min可变频调速 |
送料精度 |
±0.1mm |
3 |
电机功率 |
15KW |
切割平面度 |
±0.05mm |
4 |
工作气压 |
0.6-0.8MPa |
切割垂直度 |
±0.05mm |
5 |
主轴轴径 |
25.4mm |
锯片直径 |
500mm/505mm |
6 |
冷却装置 |
微量润滑 |
进刀方式 |
横向进刀 |
7 |
进给动力 |
伺服系统 |
自动送料长度 |
15-850mm |
8 |
主轴精度 |
0.005mm |
循环模式 |
自动往复循环 |
9 |
进给速度 |
0-6m/min |
切割宽度 |
340mm |
10 |
送料有效单次行程 |
850mm |
切割高度 |
145mm以内 |
11 |
尾料剩余长度 |
理论120mm |
重量 |
约1500KG |
12 |
分离退刀功能 |
具备 |
外形尺寸 |
约2400*1750*1850 |
三、设备配置参数
1 |
设备型号 |
SY-QF500-B |
双德誉自主研发制造 |
2 |
配机锯片 |
500/505*4.0*30*80/50T |
国产合金锯片 |
3 |
PLC |
3GA60MT |
三菱 |
4 |
人机触控界面 |
7寸 |
威伦 |
5 |
24V控制电源 |
LRS-100-24V |
台湾威伦 |
6 |
低压控制电器 |
|
法国施耐德/正泰 |
7 |
锯切主轴一体电机 |
15KW2850Pr/min |
国产 |
8 |
变频器 |
15KW |
国产/台达 |
9 |
送料滚珠丝杆 |
3220 |
台湾TBI |
10 |
送料方形导轨 |
30-C01 |
台湾鼎翰 |
11 |
锯切滚珠丝杆 |
2510 |
台湾TBI |
12 |
锯切方形导轨 |
30-C01 |
台湾鼎翰 |
13 |
浮动气缸 |
DA80*5 |
台湾亚德客 |
14 |
送料伺服系统 |
1.0KW |
WSK/台达 |
15 |
锯切伺服系统 |
1.0KW |
WSK/台达 |
16 |
刀具微量润滑系统 |
0.03ml/次 |
SDYCUTTER |
四、易损件清单
序号 |
名称 |
品牌 |
用途 |
数量 |
1 |
锯切电机 |
国产 |
锯片运行 |
1 |
2 |
伺服电机 |
WSK/台达 |
送料 |
2 |
3 |
PLC |
三菱 |
控制总成 |
1 |

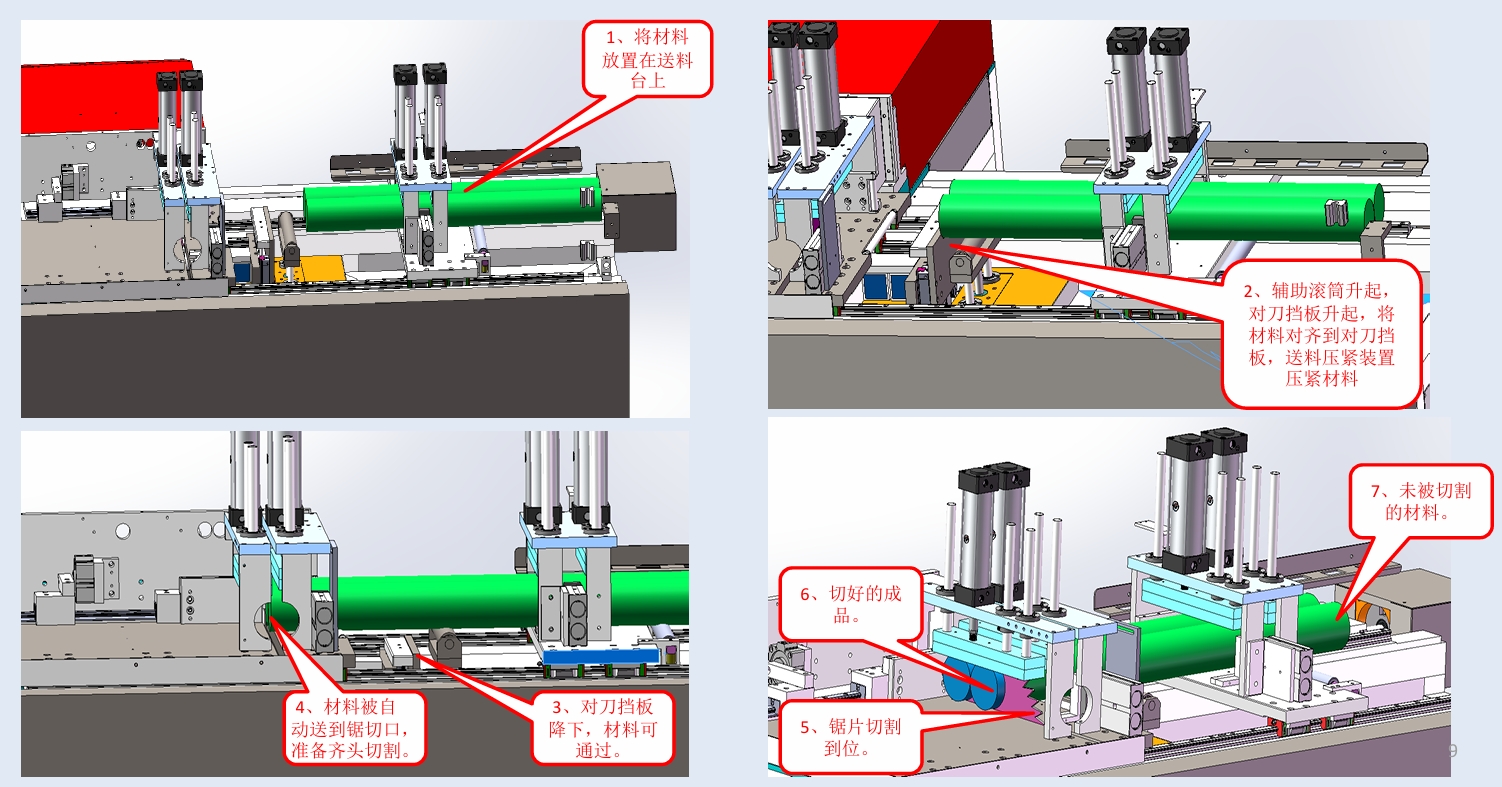

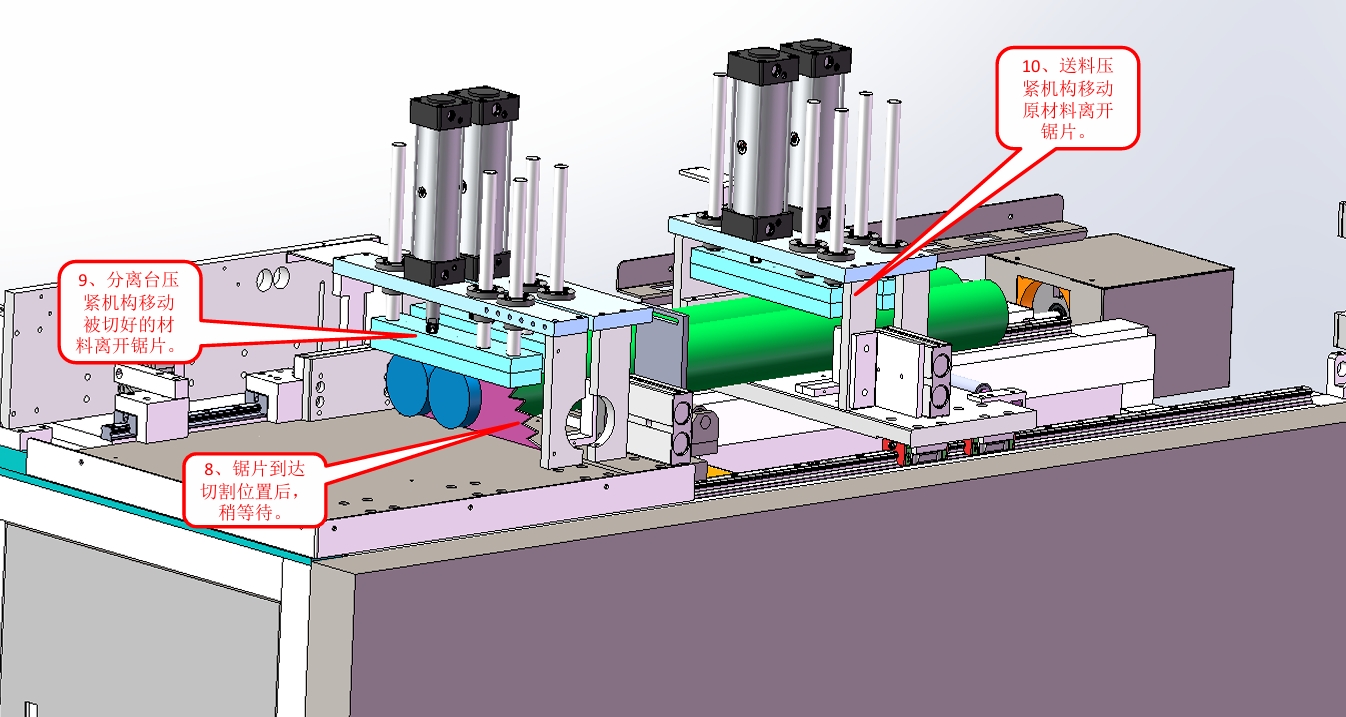

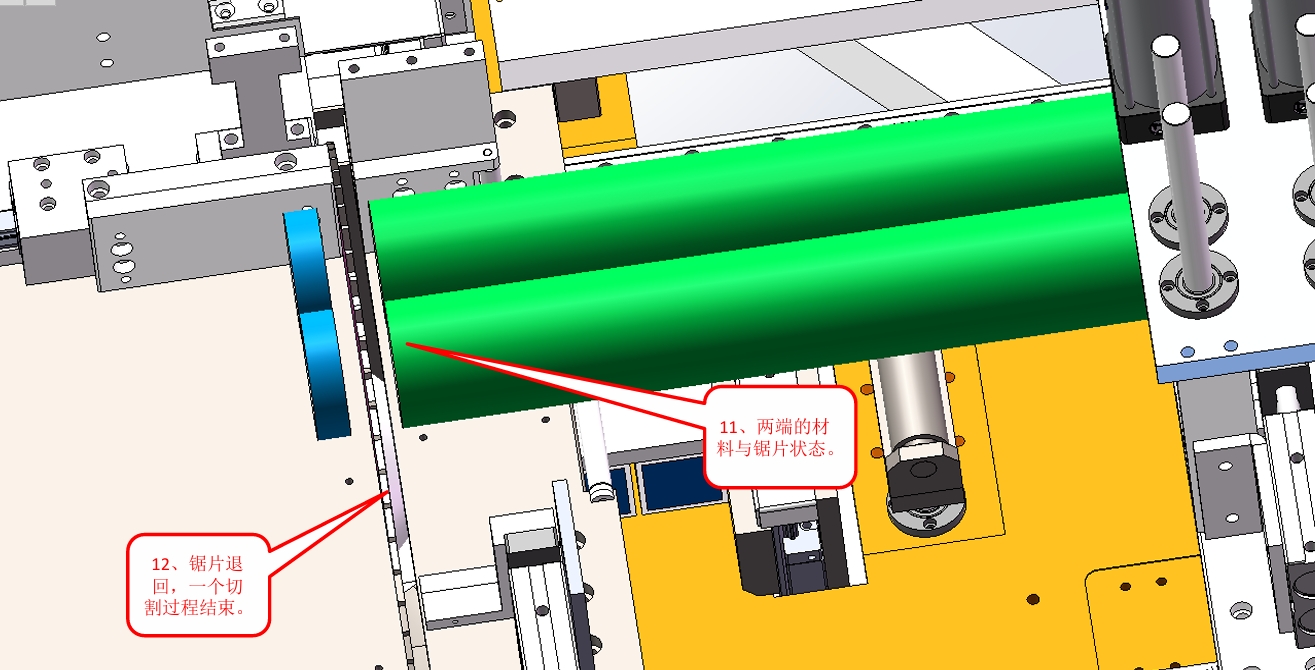

五、内部示意图
六、试切视频
-
