攻钻切割一体机SDY-024A
用于工业铝材冲孔 钻孔 攻牙 切割一机完成，复杂的设计工序，高效的生产能力，根据客户材料尺寸及攻丝切割要求非标定制；
全国服务热线：181-1267-8018

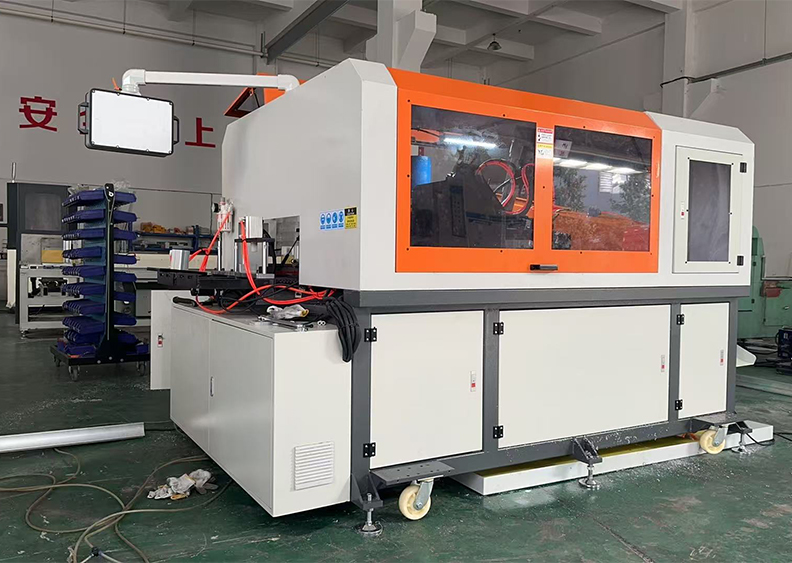

一、攻钻切割一体机SDY-024A车间实拍图
二、攻钻切割一体机SDY-024A主要配件清单
序号
名 称
规格/型号
品牌/产地
1
送料伺服电机
1KW
显控
2
伺服驱动器
显控
3
触摸屏
7寸
显控
4
PLC
显控
5
电器部品
天正
6
滚珠丝杆
25
孚雷
7
传动联轴器
SFC-44W-D17-D19
瑞德
8
滑轨
20方轨
孚雷
9
滑块
TRH20VE
10
轴承
佛山
11
气缸
星辰气动
12
切断主轴电机
4KW 3000r/min
天洋电机
13
高速钻孔电机
3.7KW/18000r/min
高特威电机
14
伺服动力攻牙头
1.5KW
浙江
15
切断锯片
405×3.2×25.4mm
双德誉
16
螺丝
12.9级
标准件
17
钢材、板料
国标碳钢
技术参数 ：
|
产品加工尺寸精度 |
±0.5mm |
|
设备总重量 |
≈1530KG |
|
设备电源 |
三相五线AC380V 50HZ |
|
设备总功率 |
23KW |
|
设备外型尺寸 ( 长 x 宽 x 高 ) |
2750x1600x1700 |
|
切断方式 |
4KW主轴电机+16寸锯片3.2mm厚 伺服推动 |
|
钻孔方式 |
3.5KW主轴电机+阶梯钻头 伺服推动 |
|
攻牙方式 |
1.5KW伺服动力攻牙头 |
|
冲U孔方式 |
定制模具 液压油缸推动 |
|
加工冷却方式 |
循环水泵喷水装置 |
|
加工效率 |
6~8个/min |
|
设备功能 |
伺服送料，尺寸精确。 数控调节偏孔。 操作简单、快捷。 接料无尾料 |
三、攻钻切割一体机SDY-024A工作视频
-
-
