半自动切铝机SDY-BSD700（电池包外壳切割专用）
这是一款为客户定制的非标半自动切铝机，用于切割铝电池壳壳体，工作台面采用T型槽压板方式固定产品，主轴一体电机+610mm的精切锯片，切割面光洁平整。
全国服务热线：181-1267-8018

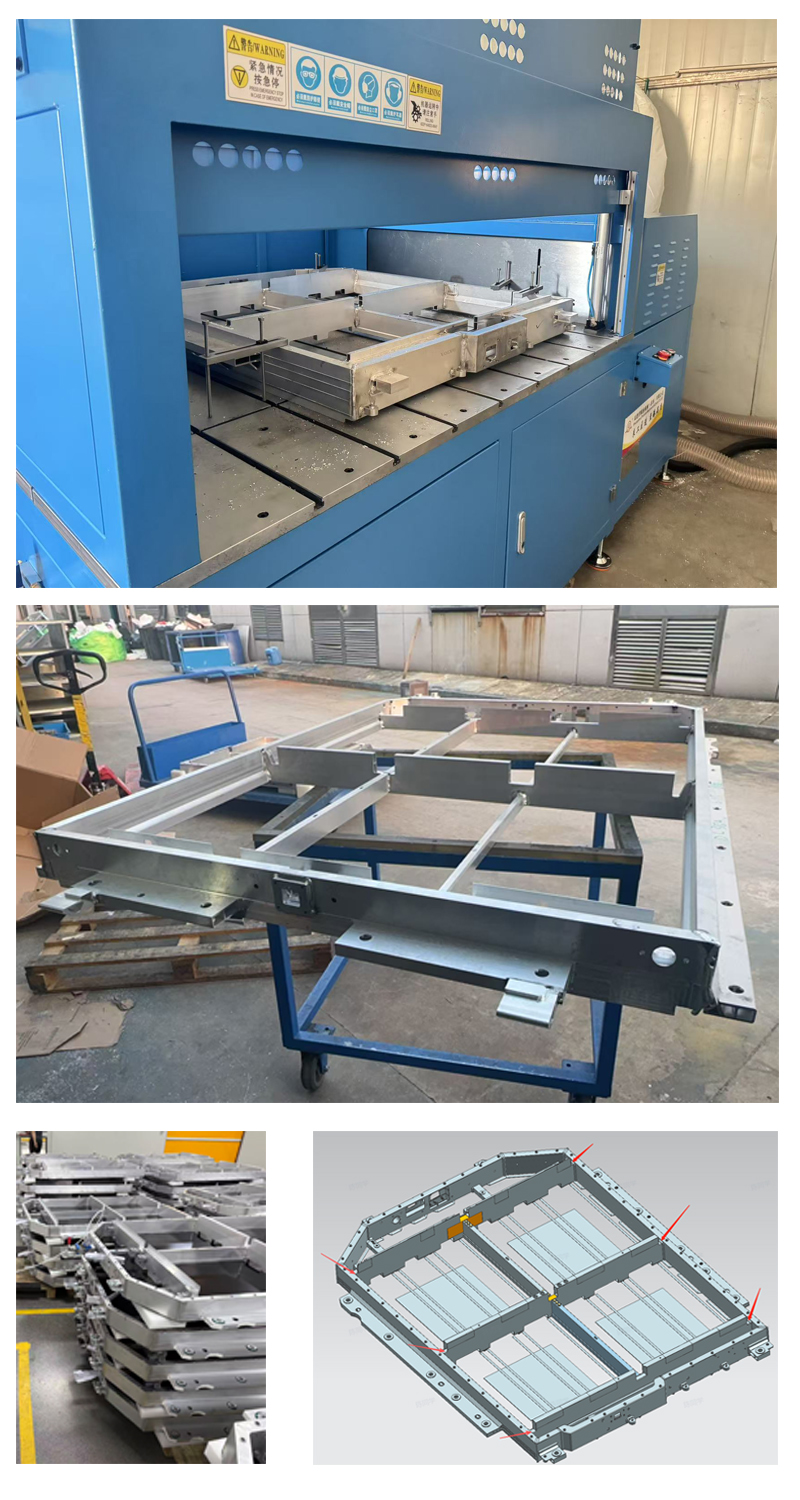

一、半自动切铝机SDY-BSD700（电池包外壳切割专用）客户现场切割场景图
二、半自动切铝机SDY-BSD700（电池包外壳切割专用）技术说明：
1、工作台面采用 T 型槽压板方式固定产品
2、主轴电机 + 700mm 的精切锯片，切割面光洁平整.
3、鼎翰的直线方轨推进锯片前切，切割更稳定
4、四周防护罩，三面透明升降门，更安全
5、伺服分段式锯片推进速度设置，切割效率更高
6、工作台面配置铝屑落料口，清洁更方便
7、全机 PCL 控制
三、半自动切铝机SDY-BSD700 设备配置参数：
|
序号 |
项目 |
规格型号 |
品牌 |
|
1 |
设备型号 |
SDY-BSD700/SDY-BSS600 |
双德誉自主研发制造 |
|
2 |
配机锯片 |
700/610*5.0*30*100T |
国产合金锯片 |
|
3 |
PLC |
XD5-48RT-E/3GA60MT |
信捷/三菱 |
|
4 |
人机触控界面 |
7寸 |
信捷/威伦 |
|
5 |
24V控制电源 |
LRS-100-24V |
台湾威伦 |
|
6 |
低压控制电器 |
|
法国施耐德/正泰 |
|
7 |
锯切主轴一体电机 |
7.5KW2850Pr/min |
国产 |
|
8 |
锯切滚珠丝杆 |
2510 |
台湾TBI |
|
9 |
锯切方形导轨 |
25-C01 |
台湾鼎翰 |
|
10 |
锯切伺服系统 |
1.0KW |
WSK/信捷/台达 |
|
11 |
刀具微量润滑系统 |
0.03ml/次 |
SDYCUTTER |
四、技术参数说明
|
序号 |
名称 |
说明 |
名称 |
说明 |
|
1 |
输入电源 |
380V/50Hz |
设备型号 |
SDY-BSD700/SDY-BSS600 |
|
2 |
电机转速 |
2850Pr/min可变频调速 |
送料精度 |
±0.1mm |
|
3 |
电机功率 |
5.5KW |
切割平面度 |
0.05mm |
|
4 |
工作气压 |
0.6-0.8MPa |
切割垂直度 |
0.05mm |
|
5 |
主轴轴径 |
30mm |
锯片直径 |
700mm/610mm |
|
6 |
冷却装置 |
微量润滑 |
进刀方式 |
斜向进刀 |
|
7 |
进给动力 |
伺服系统 |
切割高度 |
200mm |
|
8 |
主轴精度 |
0.005mm |
切割高度 |
|

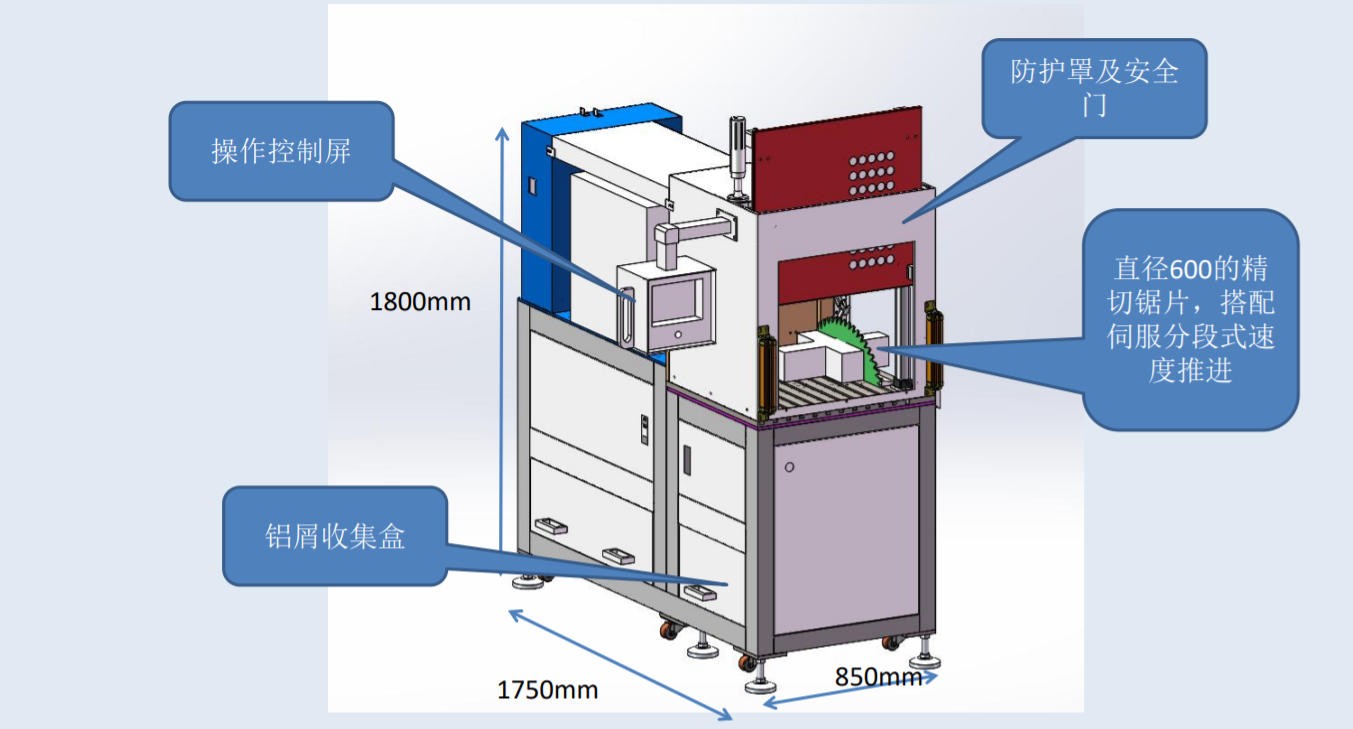

五、设计图
-
-
